Złącza typu APC. Czy to kąt nachylenia powierzchni końcowej kabla światłowodowego ma zasadnicze znaczenie ?

Światłowody są fundamentem nowoczesnej komunikacji, pozwalając na błyskawiczną wymianę danych na całym świecie. Jednak aby technologia ta działała niezawodnie, każdy element infrastruktury musi być dopracowany w najdrobniejszych szczegółach – nawet tak niepozorny jak końcówka światłowodu. W tym kontekście polerowanie złącz typu APC (Angled Physical Contact) odgrywa kluczową rolę, zapewniając minimalne straty odbiciowe i najwyższą jakość sygnału.

Dlaczego to właśnie APC zyskuje coraz większą popularność w zaawansowanych systemach optycznych? Jak przebiega proces polerowania i jakie korzyści przynosi jego zastosowanie? W tym artykule przyjrzymy się bliżej tej technologii, jej zaletom, wyzwaniom oraz zastosowaniom w nowoczesnej infrastrukturze światłowodowej.

Polerowanie światłowodów typu APC (Angled Physical Contact) jest procesem przygotowywania końcówek włókien światłowodowych w taki sposób, aby zapewnić minimalne straty odbiciowe i dobre dopasowanie optyczne. Charakterystyka tego procesu obejmuje kilka kluczowych aspektów:

1. Kąt polerowania
- Wartość kąta: Zwykle wynosi 8°.
- Cel: Nachylenie końcówki w stosunku do osi światłowodu minimalizuje odbicie światła z powrotem do źródła. Dzięki temu sygnał odbity jest kierowany poza rdzeń światłowodu, co znacząco redukuje straty zwrotne (return loss).

2. Geometria czoła ferruli
- Czoło ferruli (osłony światłowodu) jest polerowane pod kątem, ale jednocześnie jest lekko wypukłe. Zapewnia to dokładne i stabilne dopasowanie fizyczne z innymi złączami APC.

3. Straty odbiciowe i wtrąceniowe
- Straty odbiciowe: Złącza APC osiągają straty odbiciowe na poziomie poniżej -60 dB, co czyni je bardzo skutecznymi w systemach wymagających wysokiej precyzji transmisji.
- Straty wtrąceniowe: Zwykle wynoszą około 0,2-0,5 dB, co jest standardową wartością dla wysokiej jakości połączeń światłowodowych.

4. Zastosowanie
- Złącza APC są szczególnie popularne w aplikacjach wymagających minimalnych zakłóceń i strat odbiciowych, takich jak:
- Telekomunikacja (np. sieci FTTH).
- Systemy optyczne wideo (np. telewizja kablowa).
- Aparatura pomiarowa (gdzie odbicia mogą zakłócać pomiary).

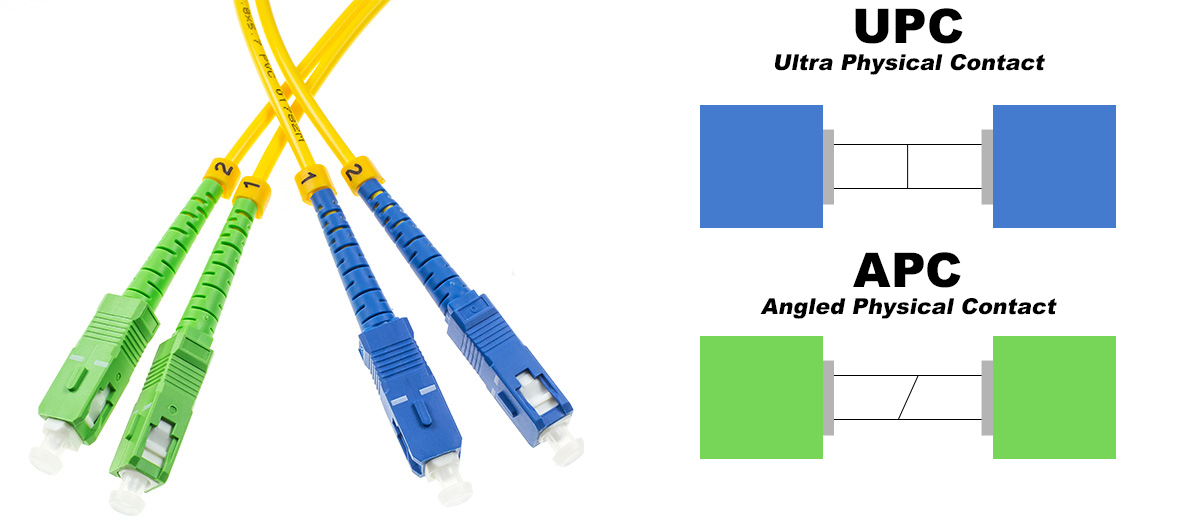

5. Różnice względem złącz PC i UPC
- PC (Physical Contact): Proste polerowanie bez kąta, większe straty odbiciowe (ok. -30 dB).
- UPC (Ultra Physical Contact): Polerowanie czoła ferruli na wysoki połysk, straty odbiciowe do -55 dB, ale wciąż większe niż w APC.

6. Narzędzia i proces polerowania
- Tarcze polerskie: Specjalne narzędzia ścierne dostosowane do kąta 8°.
- Środowisko pracy: Proces wymaga precyzyjnego ustawienia kąta, czystości oraz stosowania odpowiednich materiałów polerskich (np. tlenek ceru).
- Kontrola jakości: Użycie interferometrów i reflektometrów optycznych (OTDR) do sprawdzenia strat odbiciowych i wtrąceniowych.

Polerowanie APC to proces technologicznie wymagający, ale kluczowy dla systemów, gdzie odbicia sygnałów muszą być zminimalizowane dla zapewnienia wysokiej jakości transmisji danych.

Plusy polerowania światłowodów APC
1. Minimalne straty odbiciowe (Return Loss)
- Straty odbiciowe w złączach APC wynoszą poniżej -60 dB, co czyni je idealnym wyborem w systemach, gdzie odbicia światła mogą zakłócać transmisję, np. w:
- Systemach CATV.
- Telekomunikacji (np. sieci PON/FTTH).
- Precyzyjnych pomiarach optycznych.

2. Zmniejszenie efektów wielokrotnego odbicia
- Kątowe polerowanie kieruje odbite światło poza rdzeń światłowodu, co eliminuje problemy wynikające z efektów wielokrotnego odbicia w systemach o wysokiej czułości.

3. Zwiększona jakość sygnału
- Dzięki redukcji zakłóceń, światłowody APC zapewniają stabilniejszy i bardziej niezawodny sygnał, co jest kluczowe w systemach wymagających dużej precyzji.

4. Lepsza kompatybilność z systemami wysokiej mocy
- Światłowody APC są preferowane w systemach o wysokiej mocy optycznej, ponieważ minimalizują ryzyko uszkodzenia spowodowanego nagromadzeniem ciepła w miejscu odbicia.

5. Standard w systemach nowoczesnych
- Coraz częściej światłowody APC stają się standardem w nowoczesnych instalacjach światłowodowych ze względu na ich wyższą wydajność w porównaniu z UPC i PC.

Minusy polerowania światłowodów APC
1. Wyższe koszty produkcji
- Polerowanie pod kątem 8° wymaga precyzyjnego ustawienia i specjalistycznych narzędzi. To zwiększa koszty:
- Produkcji złącz.
- Procesów polerowania.
- Kontroli jakości.

2. Niższa kompatybilność z innymi złączami
- Złącza APC nie są kompatybilne z złączami PC czy UPC. Podłączenie dwóch różnych rodzajów złącz prowadzi do znaczących strat optycznych i uszkodzeń końcówek.

3. Większe wymagania dotyczące precyzji montażu
- Instalacja i łączenie światłowodów APC wymaga większej dokładności, co może utrudniać pracę mniej doświadczonym technikom.

4. Potrzeba specjalistycznego sprzętu pomiarowego
- Kontrola jakości i pomiary strat odbiciowych w światłowodach APC wymagają bardziej zaawansowanych urządzeń, np. reflektometrów optycznych (OTDR), co zwiększa koszty instalacji.

5. Utrudnione serwisowanie
- W przypadku uszkodzenia lub braku odpowiednich części zamiennych, naprawa światłowodów APC może być bardziej czasochłonna i kosztowna.
