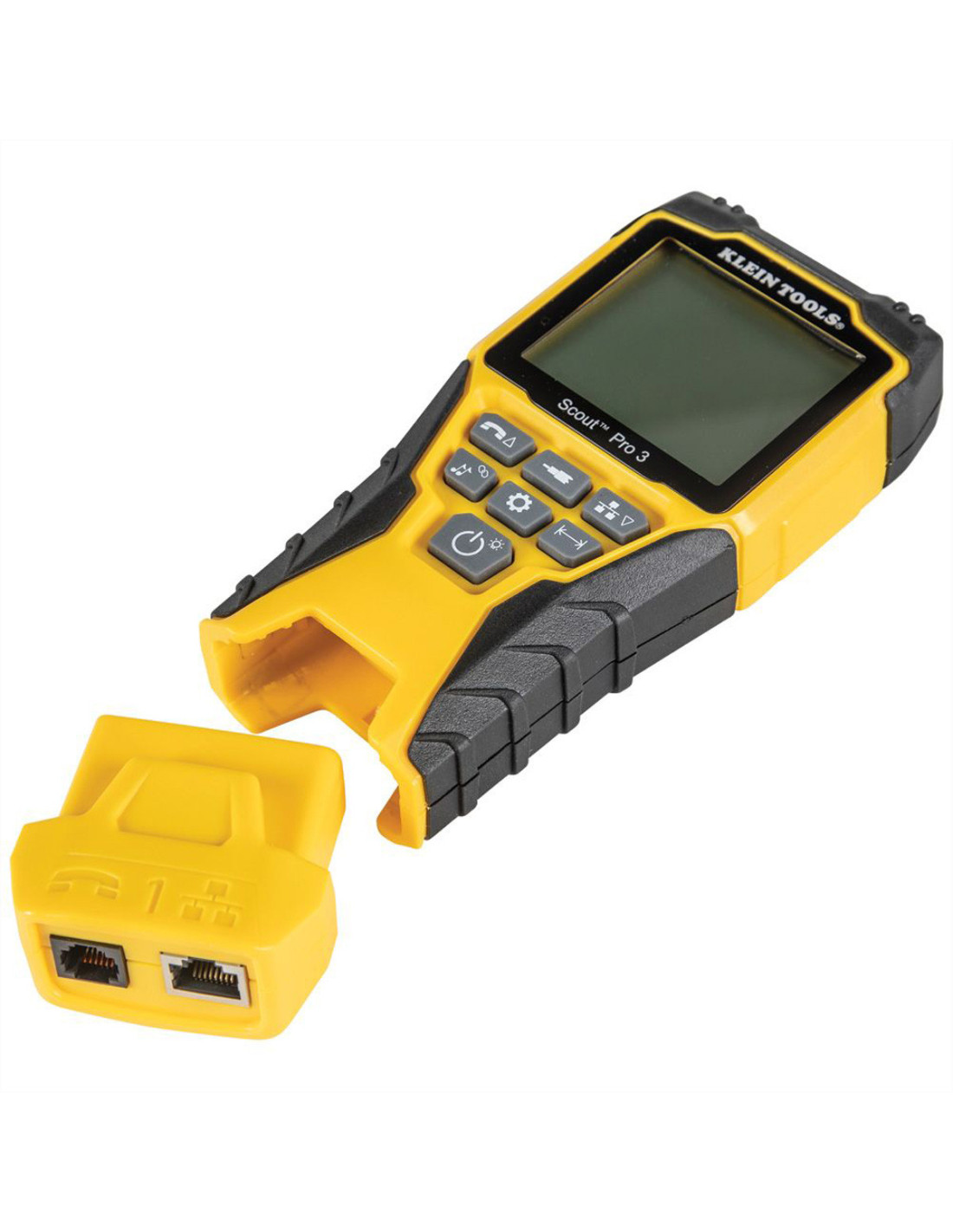

- Tester kabli testuje kable głosowe (RJ11/12), dane (RJ45) i kable koncentryczne wideo (złącza F) z jasno określonymi wynikami
- Mierzy długości kabli do 610 m
- Do sprawdzania przerw w kablach, zwarć, zwarć, nieprawidłowego okablowania i rozdzielonych par
- Podświetlany wyświetlacz LCD pokazuje długość kabla, przyporządkowanie żył, ID kabla i wyniki testu
- Lokalizuje kable, pary i żyły za pomocą generatora wielotonowego (wymaga sondy analogowej o nr kat. nr kat. VDV500-123; sprzedawana oddzielnie)
- Tryb migania koncentratora do identyfikacji lokalizacji gniazda w koncentratorze lub przełączniku
- Jednostki zdalne LanMap™ i CoaxMap™ (po 5) do jednoetapowego mapowania i identyfikacji wielu tras kablowych
- Funkcje ostrzegania o napięciu, wykrywanie ekranów, automatyczne wyłączanie, wskaźnik niskiego poziomu naładowania baterii i samooszczędzający się pilot zdalnego sterowania
- Automatyczne wyłączanie w celu przedłużenia żywotności baterii 9 V (w zestawie)
Specyfikacje techniczne
Zastosowanie: testowanie kabli
Funkcje: mierzy długość kabla; podświetlany wyświetlacz LCD; miga koncentrator
Typ kabla: DATA:, ekranowany lub nieekranowany, CAT3, CAT5E, CAT6, CAT6A, CAT7; COAXIAL: RG59, RG6/6Q
Wykrywane usterki: przerwa w linii, zwarcie, usterka okablowania
Rodzaje złączy i adapterów: RJ11, RJ12, RJ45, koncentryczne ze złączem F
Generator wielu tonów: Tak (5); Wymagana sonda lokalizacyjna (nr kat. nr kat. VDV500-123); sprzedawana oddzielnie
Materiał: tworzywo sztuczne i metal
Obsługiwane jednostki zewnętrzne: 18
Test-n-Map ID Jednostki zewnętrzne: (1) Self-storage
Location ID: (5) RJ45 data i (5) F-Coax Connector Remote Locators
Długość całkowita: 17,8 cm
Wysokość całkowita: 3 cale
Szerokość całkowita: 3,2 cm
Waga: 0,5 kg
Ostrzeżenia
Wszystkie instrukcje, przestrogi i ostrzeżenia oznaczone na sprzęcie testowym i pomiarowym i/lub zawarte w opakowaniu muszą być przeczytane, zrozumiane i przestrzegane przed każdym użyciem.
Należy zawsze nosić zatwierdzoną ochronę oczu.
Nie używać na obwodach pod napięciem.
